商品介绍

百川百川弯头是复合材料。运用自蔓延方法在钢管内壁复合A1203陶瓷，形成陶瓷一钢复合管。在电厂中作为输送煤粉弯管和灰粉弯管使用，其使用寿命为20#钢管的15倍以上，百川合金铸钢管的5倍。

在矿山、电厂、化工、钢铁及水泥等业界运用管道输送物料，有干粉输送，也有浆料输送。管道由此承受着物料的冲蚀磨损，百川料浆的腐蚀和气蚀作用，加速钢管的磨损失效.尤其是弯头，送灰弯头使用寿命30天，也有可能不过120天。为了提升钢管的使用寿命，开发了百川陶瓷弯头（百川管），并在实际研制中得到了适用。

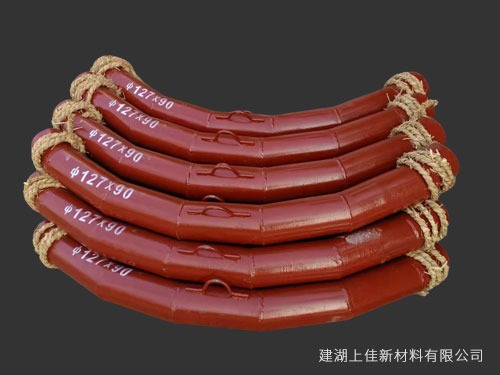

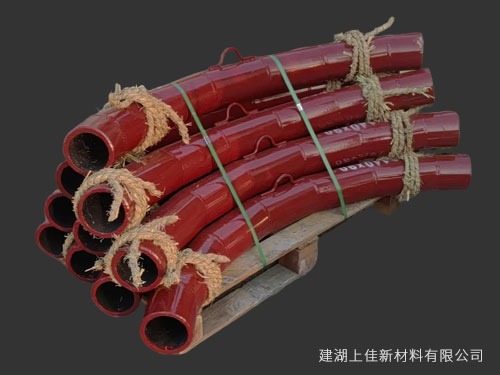

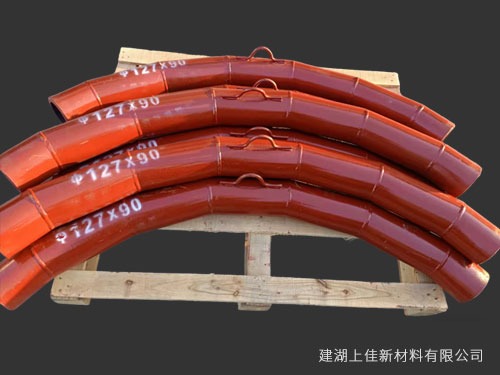

商品展示

技艺参数

性能参数

温度范围：-30～800℃
硬度：1100～1400HV
压溃强度：350～400MPa
抗压剪切强度：15MPa
粗糙度：DN≤150为0.35，DN＞150为0.12
线膨胀系数：8.5～9

电厂管路中不同弯头的使用情况对比

10万KW机组，使用煤炭粉达45%，每管每小时送粉42t

材料	（公称直径/mm）×（管厚/mm）	使用情况
20钢管	DN350×10	1个月磨穿
高铬合金铸钢管	DN350×25	11个月磨穿
夹套式铸石管	DN350×55	23个月磨穿
百川管	DN350×14	已用24个月，只磨穿0.2mm

气力输送干灰，74t/h，流速为2m/s，质素分数为28%，位置在进灰库拐弯处

20钢管	DN150×10	3个月磨穿
高铬合金铸钢管	DN150×20	5个月磨穿
夹套式铸石管	DN150×50	12个月磨穿
百川管	DN150×11	已用24个月，只磨穿0.15mm

输送铁矿精粉百川对比实验

材料	时间	磨损掉尺寸	平均年磨损率
百川管	1994年4月-1997年4月	0.12	0.04
20#钢管	1994年-1997年4月	翻身一次换管一次共21mm	7

平均年磨损率比值：20#钢管&pide;百川管=175
百川百川弯头在金属矿山上使用，其百川性比同壁厚的百川钢管高15倍以上。在铁精矿粉的箱送管路中运行3年后，百川钢管的磨损为27mm，而陶瓷一钢复合管仅磨损0.1mm。

规格(部分尺寸)

公称内径 DN	外径 ф	钢厚度	陶瓷厚度	曲率半径 R	进口加长 L1	出口加长 L2	90° 理论重量	60°(kg) 理论重量	45°(kg) 理论重量	30°(kg) 理论重量	22.5°(kg) 理论重量
DN50	73	8	4	500	200	300	22	17	15	13	12
DN65	89	8	4	650	200	300	32	25	21.5	18	16
DN80	102/108	8	4	800	200	300	43/45.5	33/35	28/29.5	22.5/24	20/21
DN100	121/127	8	4	1000	200	300	61/64	45.5/48	38/40	30/32	26/27.5
DN125	146/152	8	4	1250	200	300	89/92.5	65/68	53/55.5	41.5/43	35.5/37
DN150	180	10	5	1500	200	300	158	114.5	93	71	60
DN175	203	10	5	1500	200	300	179.5	130	105	81	68
DN200	232	10	5	1500	200	300	206	150	121	93	78
DN225	253	10	5	1500	200	300	226	164	133	101.5	86
DN250	280	10	5	2000	200	300	320	228	182	136	113
DN275	299/310	10	5	2000	200	300	342/355	244/253	195/202	145/151	121/125
DN300	325/343	12	5	2000	200	300	445/471	317/335	253/267	190/200	157/166
DN325	351	12	5	2000	200	300	483	343	274	205	170
DN350	377	12	5	2000	200	300	520	370	295	220	183
DN375	402	12	5	2000	200	300	555	395	315	235	196
DN400	426	12	5	2500	200	300	715	505	398	292	240
DN425	450	12	5	2500	200	300	757	533	421	310	253
DN450	480	12	5	2500	200	300	810	570	450	331	271
DN500	530	12	5	2500	200	300	895	631	500	366	299
DN550	600	16	5	2500	100	100	1255	857	658	460	360
DN600	630	16	5	2500	100	100	1320	901	691	482	377
DN700	730	16	5	2500	100	100	1534	1047	805	561	440
DN750	800	16	5	2500	100	100	1685	1151	883	616	482
